Landkreis Schweinfurt

Ellertshäuser See – Umfangreiche Sanierung

Projektstatus





Sanierung des Elltershäuser Sees

Grund der Sanierung

Nach seiner letzten großen Instandsetzung 1983, mussten 2021 nach ca. 40 Jahren erneut umfangreiche Sanierungsarbeiten am See durchgeführt werden.
Durch die Vertiefte Überprüfung, die in regelmäßigen Abständen an allen bayerischen Speichern durchgeführt wird, konnten Defizite in der Messtechnik, Steuerungstechnik, Überwachung und Korrosion an vorhandenen Stahlleitungen festgestellt werden. Während der weiteren Überwachung wurde zudem eine Mikrobiologisch Induzierte Korrosion (MIC) der Stahlleitung festgestellt, die durch Bakterien entsteht und weitreichende Folgen für den Stahlwasserbau und die Leitung hat.

Planung

Ab 2020 wurden die Planungen zur Sanierung des Ellertshäuser Sees begonnen. Intensive Abstimmungen mit allen Beteiligten, Nutzern, Rechtsbehörde, Naturschutz und Kommune waren notwendig, um die Maßnahmen zu besprechen und zu koordinieren.
Für die Sanierung war eine naturschutzfachliche Genehmigung notwendig. Für diese Genehmigung wurde durch das Wasserwirtschaftsamt Bad Kissingen eine spezielle artenschutzrechtliche Prüfung (saP) durchgeführt. Mit dieser Bestandserfassung konnte ermittelt werden, welche Arten während der Baumaßnahme besonders zu schützen waren.
Parallel zur saP wurden geotechnische Untersuchungen veranlasst und die Ausschreibung für die Ingenieurleistungen durchgeführt.

Unvorhersehbare Probleme

Durch die geotechnischen Untersuchungen konnte festgestellt werden, dass der Vordamm weder dicht noch standsicher ist, sofern der Hauptsee abgelassen wird – die Gefahr eines Grundbruches konnte nicht ausgeschlossen werden.
Um diese Probleme zu lösen, musste eine Innendichtung in den Vordamm eingebracht werden und ein Auflastfilter installiert werden, um die Böschungen des Dammes beim Absenkvorgang zu stabilisieren. Diese Maßnahmen konnten noch in 2021 geplant, ausgeschrieben und umgesetzt werden, ohne den engen Zeitplan der Hauptmaßnahme zu gefährden.
Als Innendichtung wurde eine nicht statisch wirkende Spundwand bis in den gewachsenen Boden gerammt. Als Sicherung der Böschungen des Vordamms wurde ein Auflastfilter mit Wasserbausteinen von der Seesohle bis knapp über die Wasserspiegellinie des Sees aufgebracht.

Galerie 1

Ablassen des Sees

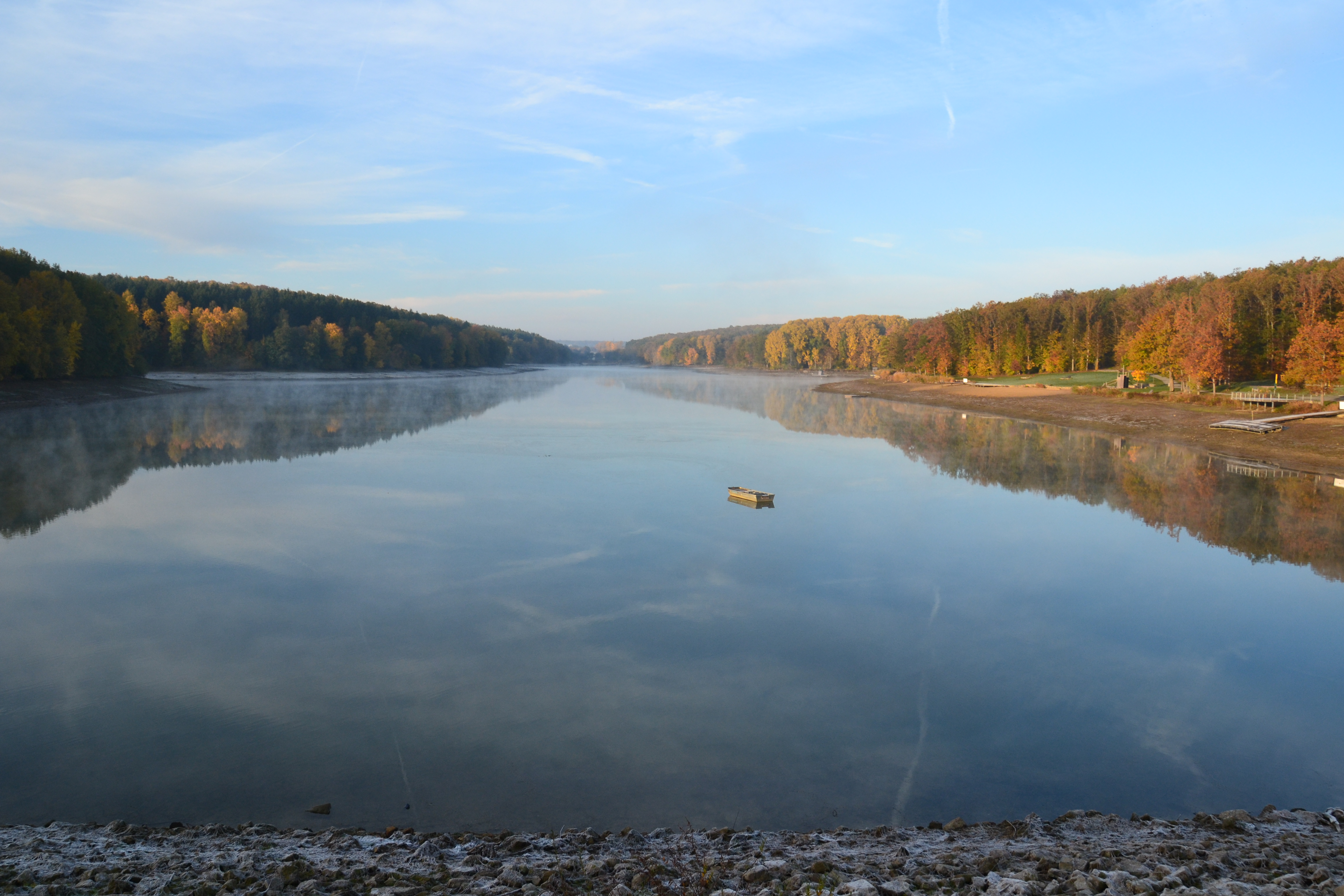

Das planmäßige Ablassen des Hauptsees wurde nach der Badesaison 2021 begonnen. Zudem musste beim Ablassen darauf geachtet werden, dass die Entleerung der ca. 1,6 Mio m³ eine gewisse Zeit in Anspruch nimmt.
Die Abfischung wurde in zwei Schritten geplant. Zur schonenden Entnahme der Fische wurde eine Netzbefischung durchgeführt und bei fast komplett abgesenktem See eine Standardabfischung, wie es in der Teichwirtschaft üblich ist.
Ein Teil der entnommenen Fische wurden im Vorsee gehältert, um nach Wiedereinstau des Hauptsees einen starken Fischbesatz zu haben. Insgesamt wurden mehr als 8000 kg Fisch aus dem See entnommen.
Während des gesamten Abfischvorganges mussten durch das Amt die streng geschützte große Teichmuschel abgesammelt werden. Alle Muscheln wurden kartiert, vermessen, gezählt und gereinigt, bevor diese ebenfalls im Vorsee zwischengehältert wurden – um auch die Muscheln nach Fertigstellung der Baumaßnahme zurück in den Hauptsee zu verbringen.
Insgesamt wurden über 60.000 (!) Muscheln gesammelt.

Bau der Grundsperre

Im Frühjahr 2022 wurde dann begonnen die Grundsperre zu errichten und parallel das Sediment zu entfernen.
Die Grundsperre ist ein kleiner Damm im Hauptsee, der dafür sorgt, dass bei einer erneuten Sanierung des Stahlwasserbaus, der See nicht noch einmal komplett abgelassen werden muss. Die Grundsperre ist ca. 5,5 m unterhalb der Wasserspiegelliene des Sommerstauziels von 334,5 m ü. NN. Die Grundsperre ist als Erdschüttdamm ausgeführt. Dieses Baumaterial wurde aus dem Stauraum des Ellertshäuser Sees gewonnen, um kurze Transportwege zu haben und die umliegende Verkehrsinfrastruktur und Bevölkerung zu entlasten.
Das Sediment, welches im Stauraum entnommen wurde, konnte für die Errichtung von zusätzlichen Flachwasserzonen verwendet werden, um zusätzlich Struktur an den Uferbereichen des Sees zu generieren.
Im September 2022 konnte die Sedimententnahme und der Bau der Grundsperre abgeschlossen werden, sodass der Aufstau des Sees teilweise beginnen konnte, um den Grundsee zu befüllen. Der Schieber wurde am 22.09.2022 durch Staatsminister Glauber persönlich geschlossen.

Galerie 2

Sanierung der Technik und Aufstauen des Sees

Im Dezember 2022 konnten dann die Bauarbeiten am Einlaufbauwerk, Auslaufbauwerk und Stollen begonnen. Die alten Armaturen sowie Stahlleitungen mussten entfernt werden. Parallel wurden die Fundamente für das neue Einlaufbauwerk errichtet werde. Dieses Einlaufbauwerk befindet sich nach Wiedereinstau dann bis zu 16 m unter Wasser. Das Einlaufbauwerk enthält alle Armaturen zum Steuern des Betriebsablasses, den Grundablass und Ableitung des Grundsees.
Die damals verwendete Stahlleitung mit einem Durchmesser von 500 mm wurde durch zwei PE-Leitungen mit einem Durchmesser von jeweils 400 mm ersetzt. Dies ermöglicht einen gesicherten 100jährlichen Hochwasserabfluss und bietet zusätzlich die Möglichkeit redundant den Betrieb zu Steuern, sofern eine Leitung oder Armatur gewartet werden muss.
Da die Standsicherheit des vorhandenen Tosbeckens nicht sicher bestätigt werden konnte, wurde auch dieses Becken erneuert und saniert.
Zum Jahreswechsel 2023/24 waren alle Arbeiten im Stauraum abgeschlossen, wodurch der Aufstau beginnen konnte. Die kleinen Hochwasserereignisse an Weihnachten, Neujahr und Fasching haben dazu geführt, dass der See innerhalb von nur 2,5 Monaten komplett gefüllt war.

Galerie 3

Der Ellertshäuser See ist wieder da!

Die touristische Nutzung ist seit der Badesaison 2024 uneingeschränkt möglich. Arbeiten an der Sickerwasseranlage, Hochwasserentlastung und an der Mess- und Steuerungstechnik werden noch bis Ende 2024 abgeschlossen.
Die gute Kommunikation zwischen alle Beteiligten hat dazu geführt, dass am Ellertshäuser See ein sehr wichtiges und aufwändiges Projekt sehr erfolgreich bearbeitet werden konnte.
Auch die eigens dazu erstellte Projekt-Webseite wwa-ellertshäusersee.de war eine große Unterstützung, um das Projekt der Öffentlichkeit zu präsentieren.
